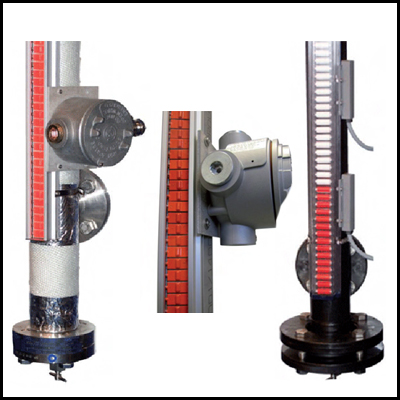

Magnetické stavoznaky

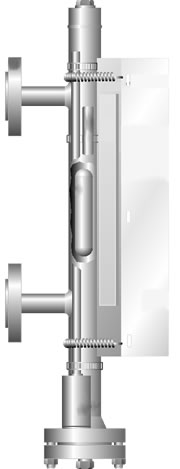

Magnetické stavoznaky (obtokové hladinoměry) se montují z boku nádrže. Ve styku s měřenou kapalinou je pouze plovák a vnitřní plocha tělesa hladinoměru. Veškeré měřící komponenty se připevňují na vnější část tělesa stavoznaku. Výhodnou je, že je možné stavoznak osadit podle aktuální potřeby (zobrazovací lišta, limitní spínače, kontinuální snímač) a v průběhu času je možné měnit, nebo doplňovat tyto komponenty bez demontáže magnetického stavoznaku.Pro tlaky do PN16 lze použít levnější trubicové stavoznaky. Pokud je zapotřebí opticky vidět hladinu a tlaky jsou vyšší než PN16 je nutné použít přímý vodoznak.

filtruj dle výrobce filtruj dle materiálu filtruj dle připojení
Katalogové čísloNázev Materiál Připojení DN PN Médium

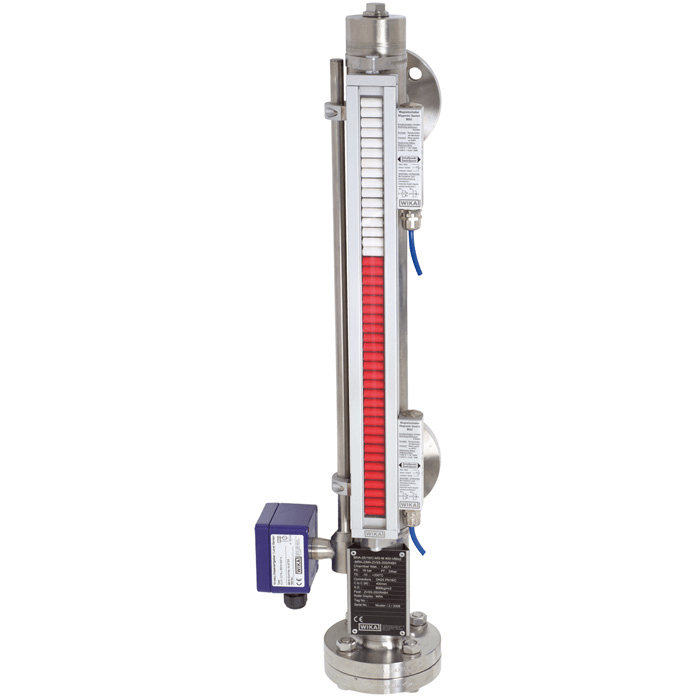

Magnetický stavoznak D-10 / L-10 (nahrazen typem D-40 / L-40)Magnetický stavoznak Nerezová ocel 15-50 6-10 PN: 6, 8, 10 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 160 Min. teplota: -20 °C Magnetický stavoznak D-16 / L-16 (nahrazen typem D-40 / L-40)Magnetický stavoznak Hastelloy, Titan, Nerezová ocel, PVC-U, PVDF, PP 15-50 6-16 PN: 6, 8, 10, 16 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 400 Min. teplota: -20 °C Magnetický stavoznak s otápěním/chlazením D-16MMagnetický stavoznak s otápěním/chlazením Hastelloy, Titan, Nerezová ocel, PVC-U, PVDF, PP 15-50 6-16 PN: 6, 8, 10, 16 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 200 Min. teplota: -20 °C Magnetický stavoznak D-40 / L-40Magnetický stavoznak Hastelloy, Titan, Nerezová ocel, PVC-U, PVDF, PP 15-50 6-40 PN: 6, 8, 10, 16, 25, 35, 40 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 400 Min. teplota: -20 °C Magnetický stavoznak - speciální provedení D-40CMagnetický stavoznak - speciální provedení Nerezová ocel 15-50 6-25 PN: 6, 8, 10, 16, 25 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 100 Min. teplota: -20 °C Magnetický stavoznak s otápěním/chlazením D-40MMagnetický stavoznak s otápěním/chlazením Hastelloy, Titan, Nerezová ocel, PVC-U, PVDF, PP 15-50 6-40 PN: 6, 8, 10, 16, 25, 40 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 200 Min. teplota: -20 °C Magnetický stavoznak D-64Magnetický stavoznak Nerezová ocel 15-50 6-63 PN: 6, 8, 10, 16, 25, 35, 40, 50, 63 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 450 Min. teplota: -20 °C Magnetický stavoznak D-100Magnetický stavoznak Nerezová ocel 15-50 6-100 PN: 6, 8, 10, 16, 25, 35, 40, 50, 63, 80, 100 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 450 Min. teplota: -20 °C Magnetický stavoznak D-160Magnetický stavoznak Nerezová ocel 15-50 6-160 PN: 6, 8, 10, 16, 25, 35, 40, 50, 63, 80, 100, 125, 160 DN: 15, 20, 25, 32, 40, 50 Max. teplota: 450 Min. teplota: -20 °C Magnetický stavoznak - montáž shora F-01 / F-02Magnetický stavoznak - montáž shora Nerezová ocel 50-150 6-40 PN: 6, 8, 10, 16, 25, 40 DN: 50, 65, 80, 100, 125, 150 Max. teplota: 160 Min. teplota: -20 °C Magnetický stavoznak - montáž shora F-03 / F-04Magnetický stavoznak - montáž shora Nerezová ocel 50-150 6-63 PN: 6, 8, 10, 16, 25, 40, 50, 63 DN: 50, 65, 80, 100, 125, 150 Max. teplota: 160 Min. teplota: -20 °C Magnetický stavoznak (Compact) BNA-CMagnetický stavoznak (Compact) Nerezová ocel 10-50 6-40 PN: 6, 8, 10, 16, 25, 40 DN: 10, 15, 20, 25, 32, 40, 50 Max. teplota: 150 Min. teplota: -196 °C Magnetický stavoznak 710.XXX.0Magnetický stavoznak Nerezová ocel, PVC-U, PVDF 10-50 10-400 PN: 10, 16, 25, 40, 63, 100, 160, 250, 320, 400 DN: 10, 15, 20, 25, 32, 40, 50 Max. teplota: 450 Min. teplota: -160 °C Magnetický stavoznak (Standard) BNA-SMagnetický stavoznak (Standard) Nerezová ocel 10-100 6-63 PN: 6, 8, 10, 16, 25, 40, 63 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -196 °C Magnetický stavoznak (High-pressure) BNA-HMagnetický stavoznak (High-pressure) Nerezová ocel 10-100 6-400 PN: 6, 8, 10, 16, 25, 40, 50, 63, 70, 80, 100, 125, 160, 180, 200, 250, 320, 400 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -196 °C Magnetický stavoznak (Plastic) BNA-PMagnetický stavoznak (Plastic) PVDF, PP 15-50 6 PN: 6 DN: 15, 20, 25, 50 Max. teplota: 100 Min. teplota: -10 °C Magnetický stavoznak (DUPlus) BNA-SDMagnetický stavoznak (DUPlus) Nerezová ocel 10-100 6-63 PN: 6, 8, 10, 16, 25, 40, 63 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -196 °C Magnetický stavoznak (DUPlus, High-pressure) BNA-HDMagnetický stavoznak (DUPlus, High-pressure) Nerezová ocel 10-100 6-160 PN: 6, 8, 10, 16, 25, 40, 63, 100, 160 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -196 °C Magnetický stavoznak (liquid gas/KOPlus) BNA-LMagnetický stavoznak (liquid gas/KOPlus) Nerezová ocel 10-100 6-63 PN: 6, 8, 10, 16, 25, 40, 63 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 300 Min. teplota: -60 °C Magnetický stavoznak (Special) BNA-XMagnetický stavoznak (Special) Hastelloy, Titan, PTFE, ETFE, Nerezová ocel, E-CTFE 10-100 6-400 PN: 6, 8, 10, 16, 25, 40, 50, 63, 70, 80, 100, 125, 160, 180, 200, 250, 320, 400 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -196 °C Magnetický stavoznak (Heating jacket) BNA-JMagnetický stavoznak (Heating jacket) Nerezová ocel 10-100 6-63 PN: 6, 8, 10, 16, 25, 40, 63 DN: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 Max. teplota: 450 Min. teplota: -60 °C
