Trubicové stavoznaky (obtokové hladinoměry) se montují z boku nádrže. Tělesa trubicových stavoznaků lze vyrobit z různých materiálů (nerezová ocel, mosaz, plast). Trubice mohou být buď z skleněné (SIMAX do 200°C) nebo plastové (PVC-Glass do 60°C). Trubicové stavoznaky jsou levnější variantou magnetických stavoznaků nebo přímých vodoznaků a lze je použít do tlaku PN16.
Trubicové stavoznaky
Katalogové čísloNázev
Materiál
Připojení
DN
PN
Médium

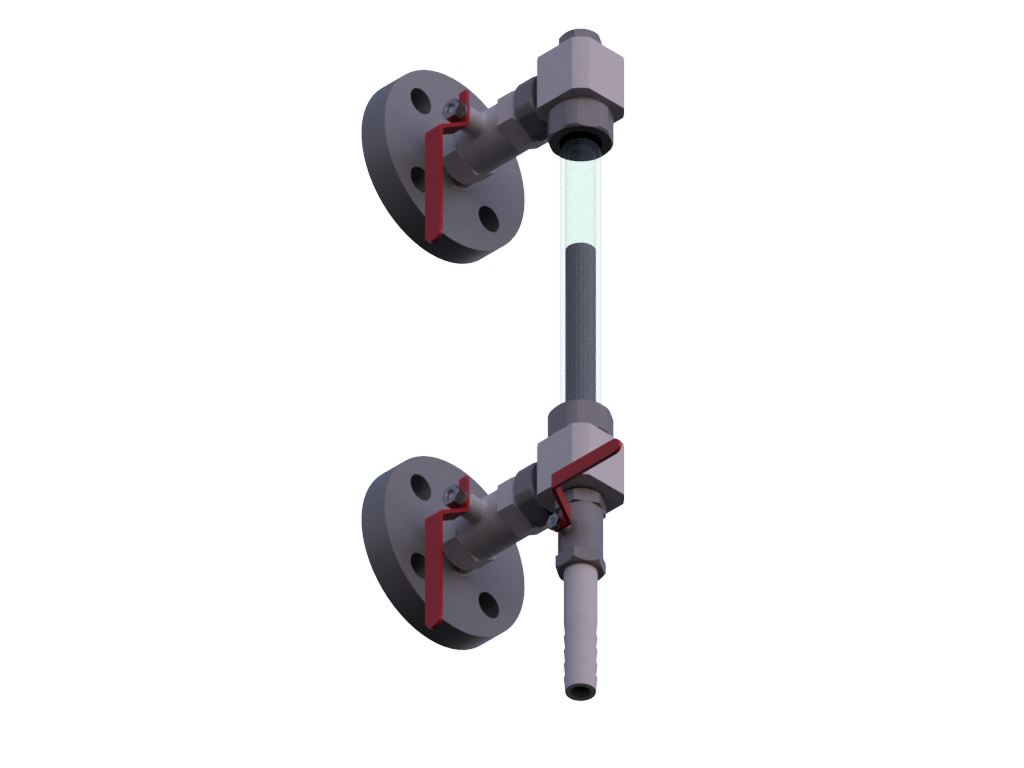

700.02X.XTrubicový stavoznak PN16
Mosaz, Nerezová ocel
1/2"-50
2.5-16
DN: 1/2", 3/4", 15, 20, 25, 32, 40, 50
PN: 2.5, 6, 10, 16
Max. teplota: 200
Min. teplota: -30 °C
700.01X.XPlastový trubicový stavoznak PN10
PVC-U, PVDF
15-3/4"
2.5-10
DN: 15, 20, 25, 1/2", 3/4"
PN: 2.5, 6, 10
Min. teplota: -20 °C
Max. teplota: 55

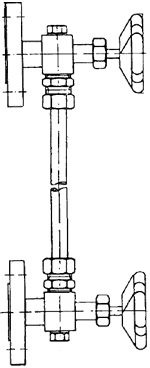

700.A1Trubicový stavoznak PN10
Uhlíková ocel
15-25
10
DN: 15, 20, 25
PN: 10
Min. teplota: 0 °C
Max. teplota: 200
700.A2Trubicový stavoznak PN10
Mosaz
15-25
10
DN: 15, 20, 25
PN: 10
Min. teplota: 0 °C
Max. teplota: 120
700.A3Trubicový stavoznak PN10
Nerezová ocel
15-25
10
DN: 15, 20, 25
PN: 10
Min. teplota: 0 °C
Max. teplota: 200

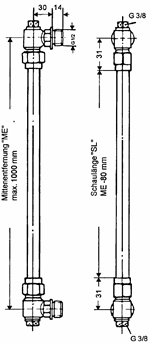

700.A4Trubicový stavoznak PN10
Nerezová ocel
1/2"
10
DN: 1/2"
PN: 10
Min. teplota: 0 °C
Max. teplota: 200

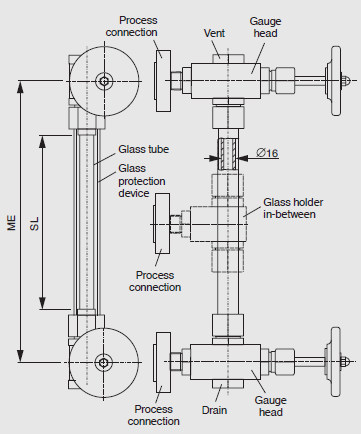

700.01Trubicový stavoznak PN25
Uhlíková ocel, Nerezová ocel
15-25
25
DN: 15, 20, 25
PN: 25
Min. teplota: -20 °C
Max. teplota: 200

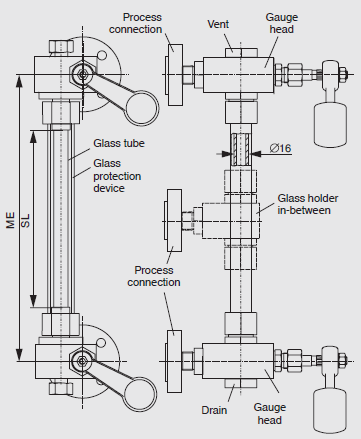

700.03Trubicový stavoznak PN25
Uhlíková ocel, Nerezová ocel
15-25
25
DN: 15, 20, 25
PN: 25
Min. teplota: -20 °C
Max. teplota: 200
